[커널이야기] Linux top 명령어와 프로세스

 On-premise에서 Cloud를 운영하는 SE로서 실무에서 발생한 문제를 해결하기 위해 전전긍긍하던 중 아주 유용한 책을 발견하여 공부하고 정리하기 위해 포스팅을 하게 되었습니다. 좋은 책을 써주신 저자님께 감사드립니다. :)

http://www.yes24.com/Product/Goods/44376723

DevOps와 SE를 위한 리눅스 커널 이야기 - YES24



---

• top 명령어와 프로세스

 top 명령어를 통해 시스템의 전반적인 통계 뿐만아니라 각 프로세스의 상태와 스케줄링 우선순위, 메모리와 CPU 등의 시 스템 자원 사용 현황을 알 수 있습니다.

 # top -b -n1
top - 15:26:42 up 224 days,  3:21, 43 users,  load average: 25.42, 22.36, 21.03
Tasks: 1504 total,   2 running, 1501 sleeping,   1 stopped,   0 zombie
%Cpu(s): 15.3 us,  3.9 sy,  0.0 ni, 79.5 id,  1.1 wa,  0.0 hi,  0.3 si,  0.0 st
MiB Mem : 386610.1+total, 256523.7+free, 14854.89+used, 115231.4+buff/cache
MiB Swap:    0.000 total,    0.000 free,    0.000 used. 369960.1+avail Mem

###     Priority ↰    ↱  PR을 얼마나 조절할 것인가
   PID USER      PR  NI    VIRT    RES    SHR S  %CPU  %MEM     TIME+ COMMAND
###				    	      ↳ 프로세스 상태

 67489 admin     20   0  830296  97648  29356 S 505.3 0.025   0:01.58 kubectl
 68495 admin     20   0  758228  48408  29868 S 84.21 0.012   0:00.16 kubectl
 68500 admin     20   0  757716  47328  29228 S 84.21 0.012   0:00.16 kubectl
 47956 root      15  -5 3155896 1.900g  79612 S 57.89 0.503  86984:03 kube-apiserver
 60665 root      15  -5 10.103g 628336 392120 S 21.05 0.159  33872:09 etcd
 68196 root      20   0   44632   5716   3476 R 15.79 0.001   0:00.05 top
  3293 root      20   0 4700552  24012   5052 S 10.53 0.006  14394:15 haproxy
  3028 openvsw+  10 -10 5560676 198672  15764 S 5.263 0.050   8884:47 ovs-vswitchd
  5277 root      20   0  910656 181164  37740 S 5.263 0.046   1821:42 kube-scheduler
  ...

- PR (Priority)

: 프로세스의 CPU 스케쥴링 우선순위입니다. 기본적으로 모든 프로세스는 20의 PR을 가집니다.



- NR (Nice Value)

 : 'nice' 명령어로 PR에 가중치를 줄 수 있다. 값이 음수이면 프로세스의 우선순위를 높이고, 반대로 양수이면 우선순위를 낮춥니다. PR이 20이고 NI가 -10이라면, PR은 10이되어 더 자주 실행됩니다.

 ex) 'nice -n 10 <command>'와 같은 명령어로 실행시킬 프로세스의 NI 값을 조정할 수 있습니다.



* 프로세스 스케줄링와 우선순위

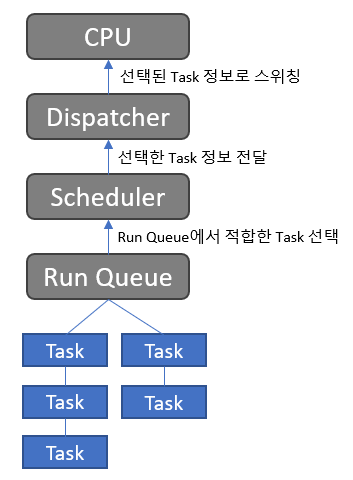

프로세스 스케줄러의 기본 동작

 CPU는 한 번에 하나의 Task를 처리할 수 있습니다. 시스템에서 어떤 어플리케이션이 구동되기 위해서 다양한 프로세스들이 동작하는데, 각 프로세스들은 연산 처리를 위해 CPU를 두고 우선순위에 따라 서로 경합합니다.

 CPU 마다 존재하는 Run Queue가 우선순위에 따라 적합한 Task를 연결하여 큐에 저장합니다. 그리고 스케줄러가 큐에서 우선순위가 가장 높은 프로세스를 디스패처로 넘겨줍니다. 마지막으로 디스패처는 현재 실행중인 프로세스의 정보(Context)를 메모리에 저장하고, 넘겨 받은 프로세스를 CPU에 연산하도록 요청합니다.

















* RT(Real Time) Scheduler

 프로세스 중에 PR이 숫자가 아니라 'rt'인 프로세스가 있습니다. 커널 데몬과 같이 특정 시간 안에 종료되어야 하는 프로세스로 가상의 CPU 사용 시간을 기준으로 프로세스의 우선순위를 정하는 CFS(Completely Fair Scheduling) 보다 먼저 실행됩니다.





 - 프로세스 상태

프로세스의 상태 변화

• D = Uninterruptible Sleep
   디스크나 네트워크 I/O의 대기 상태로, 디스크 읽기와 같은 동기적 요청에 대한 응답이 해당 프로세스 도착하기 전까지 다른 프로세스에게 CPU의 사용권한을 양도합니다.
   D 상태의 프로세스가 많다는 것은 요청이 끝나길 기다리는 프로세스가 많다는 의미로 시스템의 부하 계산에 포함됩니다.



• R = Running
   CPU 자원을 소모하여 실행되고 있는 프로세스를 의마합니다.



• S = Sleeping
   sleep() 함수와 같이 타이머가 작동하거나 콘솔 입력을 대기하는 상태합니다. (Interrubtible Sleep)



• T = Traced or stopped
   strace 등으로 프로세스의 시스템 콜을 추적하고 있는 상태입니다.

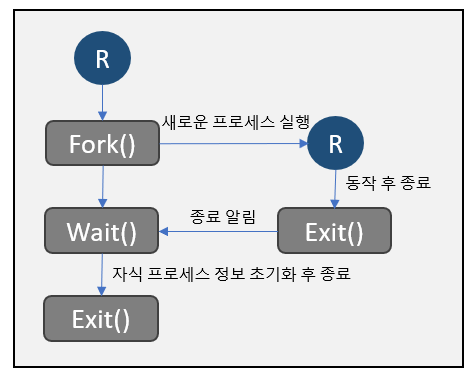

자식 프로세스의 생성과 종료

• Z = Zombie
  부모 프로세스가 종료되었음에도 종료되지 않은 자식 프로세스로 메모리나 CPU를 소모하지 않지만 PID를 점유합니다. 시스템에서 생성할 수 있는 PID의 개수는 커널 변수에 정의되어 있으며, 좀비 프로세스가 아주 많이 늘어나게 된다면 PID가 고갈될 수 있습니다.

# 생성 가능한 최대 PID 개수
# sysctl -a | grep pid_max
kernel.pid_max = 81920





---

프로세스가 사용하고 있는 메모리와 관련된 값은 VIRT, RES, SHR 3가지가 있습니다.

- VIRT (Virtual Memory Size)

 : Task가 사용하고 있는 가상 메모리의 총량으로 프로세스가 커널로부터 사용을 예약받은 메모리를 의미합니다. (KiB)

VIRT 영역의 상한은 'vm.overcommit_memory'라는 커널 파라미터에 의해 결정됩니다.



# sysctl -a | grep 'vm.overcommit_memory'
vm.overcommit_memory = 0

### 0 : Page Cache + Swap + Slab Reclaimable의 값이 요청받은 메모리 수보다 클 경우 Commit (default)
### 1 : 항상 commit
### 2 : vm.overcommit_ratio와 swap 크기를 기준으로 제한적인 commit​







- RES (Resident Memory Size)

: 현재 Task가 사용하고 있는 물리 메모리의 양입니다. 프로세스가 가상메모리를 할당받은 뒤 실제 쓰기 작업이 발생하여 커널 전역 변수인 Page Table에 가상 메모리와 물리 메모리가 매핑된 영역입니다. (KiB)

 RES 영역의 메모리 할당 요청이 물리 메모리를 초과하게 되면 swap 영역을 사용하거나 OOM(Out of Memory) kill을 통해서 메모리를 확보합니다.





- SHR (Shared Memory Size)

: 다른 프로세스와 공유하고 있는 메모리의 양입니다.libc나 glibc와 같은 프로세스들이 공통으로 사용하는 라이브러리들을 공유 메모리에 적재합니다. (KiB)

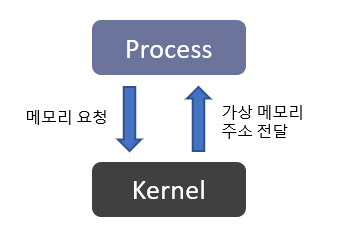

* Memory Commit

 프로세스가 커널로 메모리 할당을 요청할 때, 물리 메모리를 바로 할당하는 것이 아니라 가상 메모리의 주소만 전달해 준 뒤 해당 메모리 영역을 어떤 프로세스에게 주었다는 정보만 저장하는 과정입니다.

 프로세스는 메모리가 필요할 때 malloc() 같은 시스템 콜로 메모리 할당을 요청합니다. 가용 메모리가 있다면 커널은 가상 메모리 주소를 넘겨줍니다. 그 후 프로세스가 할당받은 메모리 영역에 실제 쓰기 작업을 시작해서 Page Fault가 발생하면, 커널은 전역 변수로 관리되는 Page Table에 물리 메모리와 가상 메모리를 매핑합니다.

 아래의 sar 통계를 확인해보면 프로세스들은 할당받은 가상 메모리의 10~11% 정도만 물리 메모리와 매핑해서 사용하고 있습니다.

# sar -r
###										      vvv
00:00:01    kbmemfree   kbavail kbmemused  %memused kbbuffers  kbcached  kbcommit   %commit  kbactive   kbinact   kbdirty
00:10:01    262381860 378624416  14605364      3.69   1060416 104654736  43700760     11.04  56514860  61447644      3580
00:20:01    262140564 378451400  14777140      3.73   1060416 104723104  43941116     11.10  56677476  61515980      5220
00:30:01    262355760 378630544  14601156      3.69   1060416 104687060  43499252     10.99  56505024  61479368      3784
...



 top 명령어의 결과에서도 ovs 프로세스의 RES가 약 200 MB인 반면 VIRT는 약 5.5GB 정도로 RES보다 훨씬 많은 VIRT 를 할당받고 있습니다.

 # top -b -n 1
 ###                      VIRT   RES
  3028 openvsw+  10 -10 5560676 198672  15764 S 5.263 0.050   8884:47 ovs-vswitchd



 이렇게 물리 메모리보다 가상 메모리를 크게 할당받아 overcommit 상태로 관리하는 이유는 순간적으로 많은 양을 필요로 하는 작업이 있을 수 있기 때문입니다. 대표적인 경우로 fork()와 같이 새로운 프로세스 생성이 있습니다. fork()를 사용하면 현재 실행 중인 프로세스와 똑같은 자식 프로세스를 만들게 됩니다. 이 때 자식 프로세스는 부모 프로세스의 주소 공간을 그대로 복사해오며, 그 과정에서 아래 그림처럼 메모리 overcommit이 발생하게 됩니다.

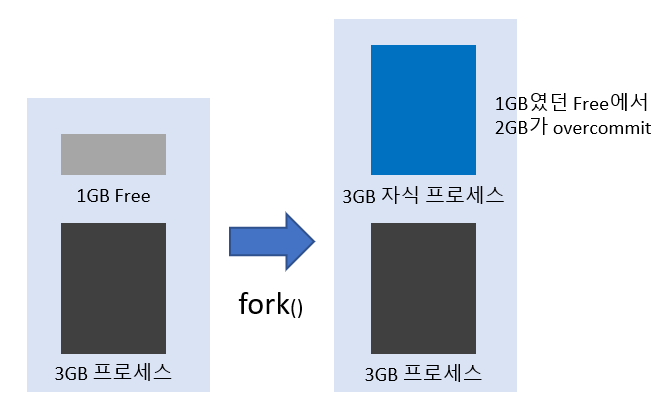

fork()와 Memory Commit



 그러나 대부분 fork() → exec() 콜을 통해 새로운 작업으로 넘어가는 경우가 많기때문에 복사해 온 공간을 그대로 사용하는 경우는 매우 드물게 발생합니다. 그리고 부모 프로세스와 복제된 자식 프로세스가 메모리의 같은 페이지를 참조하다가  부모나 자식 어느쪽이든 쓰기 작업이 발생했을 때 메모리를 복제하여 실제 할당을 하게 됩니다.

Copy-On-Write







---
