- 더티 페이지와 sync 명령어

- 더티 페이지와 관련된 커널 파라미터

- 더티 페이지의 동기화와 I/O throttling

- 더티 페이지 설정과 iostat

- 결론

---

• Dirty Page와 sync 명령어

  dirty page란 페이지 캐시 중 쓰기 작업이 이루어진 메모리입니다. 즉, 기존의 파일 I/O 작업을 통해 이미 페이지 캐시에 적재된 데이터에 어떠한 변화가 발생했지만, 이 수정 사항이 디스크까지 도달하지 못하여 페이지 캐시와 디스크의 데이터가 서로 맞지 않는 상태의 페이지 캐시가 바로 dirty page입니다.

 리눅스를 다루면서 누구나 한 번 쯤은 'sync' 명령어를 입력해 보셨을거라는 생각을 합니다. 이 명령어는 바로 dirty page와 디스크를 명시적으로 동기화(Page Writeback)시키는 명령어입니다.

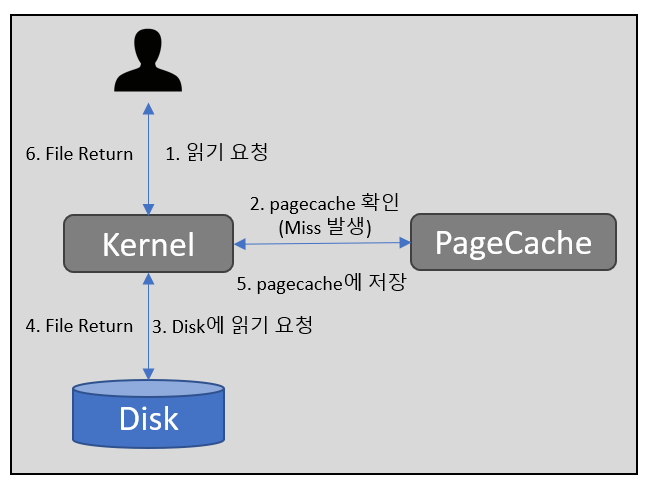

Read 작업 과정

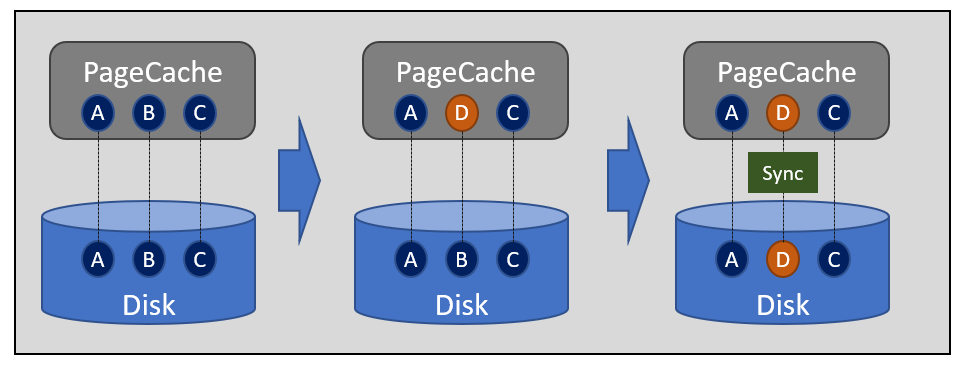

Write 작업이 발생했을 때 페이지 캐시의 변화



 dirty page가 발생한다고 해서 디스크 sync를 자주 하게 되면 I/O 작업이 많아져서 시스템 성능이 저하될 수 있습니다. 그래서 커널은 몇 가지 조건을 만들고, 거기에 일치하는 dirty page와 디스크를 동기화시킵니다. dirty page를 언제 얼마나 동기화시키느냐가 바로 성능 튜닝의 요소입니다.

 커널 버전마다 다르지만 pdflush, flush, bdflush 등의 스레드가 동기화 작업을 합니다.



 * 더티 페이지와 관련된 커널 파라미터

root@compute-2-3:~# sysctl –a | grep –i dirty
vm.dirty_background_ratio = 10		# 백그라운드 동기화 임계치
vm.dirty_ratio = 20				# I/O Trottling 임계치
vm.dirty_background_bytes = 0		# byte와 ratio는 동시 적용 불가하며 하나만 사용 가능
vm.dirty_bytes = 0

vm.dirty_writeback_centisecs = 500	 # flush 커널 스레드의 wakeup 주기(ms)
vm.dirty_expire_centisecs = 3000	 # 동기화할 페이지의 interval 기준(ms)



• vm.dirty_background_ratio & vm.dirty_background_bytes

dirty page의 내용을 백그라운드로 동기화할 때 기준이 되는 비율입니다. ratio가 10인 경우 메모리의 10%를 의미합니다.



• vm.drity_ratio & vm.dirty_bytes

 dirty page가 ratio 값을 초과하면 해당 프로세스의 I/O 작업을 sleep하고 I/O throttling을 수행합니다.



• vm.dirty_writeback_centisecs & vm.dirty_expire_centises

 writeback_centisecs는 flush 커널 스레드(kworker 스레드)를 몇 초 간격으로 깨울 것인지 결정하는 값입니다. 10ms 단위로 동작하며, 값이 500이면 5초를 의미합니다. 그리고 expire_centisecs은 생성된지 얼마가 지난 더티 페이지를 동기화할 것인지 결정하는 기준이 됩니다.

 위 값의 경우 커널 스레드가 5초마다 깨어나서 생성된지 30초가 지난 더티 페이지들을 동기화합니다.



• vm.dirty_background_ratio & vm.dirty_background_bytes

 vm.dirty_writeback_centisecs로 깨어난 Flush Kernel 스레드가 디스크에 sync할 dirty page의 기준을 찾을때 이 값을 사용합니다. 마찬가지로 10ms 단위로 동작하며, 값이 3000이면 drity page로 분류된 페이지들 중 30초 동안 디스크에 동기화되지 않은 페이지들을 동기화합니다.



• 더티 페이지의 동기화와 I/O throttling

 각 파라미터들이 어떻게 사용되어 background 동기화가 일어나는지 알아보기 위해 간단한 I/O 작업을 하는 스크립트를 동작시킨 뒤 ftrace를 통해 커널을 추적해 보도록 하겠습니다.

### ftrace 마운트
$ mount -t debugfs debugfs /sys/kernel/debug
$ cd /sys/kernel/debug/tracing

### 현재 사용가능한 tracer의 종류
$ cat available_tracers
hwlat blk mmiotrace function_graph wakeup_dl wakeup_rt wakeup function nop

### 특정 함수를 기준으로 추적
$ echo function > ./current_tracer

### function tracing으로 추적가능한 함수의 목록
$ cat available_filter_functions

### 추적할 함수 필터
$ echo *write* >> set_ftrace_filter
$ echo *dirty* >> set_ftrace_filter
$ echo *wb* >> set_ftrace_filter

$ cat trace
$ cat -v trace_pipe	### 실시간 확인





 먼저, 주기적 동기화가 발생하지 않도록 vm.dirty_writeback_centisecs 값을 0으로 설정하고, dirty page가 8MB가 되었을 때 background 동기화가 발생하도록 vm.dirty_background_bytes 값을 아래처럼 설정해줍니다.

$ sysctl -w vm.dirty_writeback_centisecs=0
vm.dirty_writeback_centisecs = 0

$ sysctl -w vm.dirty_background_bytes=8388608
vm.dirty_background_bytes = 8388608



그리고 아래 코드를 실행하여 background 동기화를 발생시키면서 호출되는 함수를 살펴보겠습니다.

#!/usr/bin/python
import time

MEGABYTE = 1024*1024
DUMMY_STR = ' ' * MEGABYTE

i = 0
f = open("/io_test.txt", 'w')

while True:
  i += 1
  f.write(DUMMY_STR)
  print("write File - Current Size: {} KB".format(i*1024))
  time.sleep(1)



 커널 트레이스의 결과처럼 아래의 순서대로 함수가 호출됩니다.

   generic_perform_write() -> balance_dirty_pages_ratelimited() -> balance_dirty_pages()

그리고 wb_wakup() 함수에 의해 flush 커널 워커 스레드가 깨어나 writeback 하게 됩니다.

$ cat -v trace_pipe | grep 'balance_dirty_pages '
   test.py-7782  [023] .... 13327571.607452: balance_dirty_pages_ratelimited <-generic_perform_write
   test.py-7782  [023] .... 13327571.607453: balance_dirty_pages <-balance_dirty_pages_ratelimited
   test.py-7782  [023] .... 13327571.607453: mem_cgroup_wb_domain <-balance_dirty_pages
   test.py-7782  [023] .... 13327571.607454: domain_dirty_limits <-balance_dirty_pages
   test.py-7782  [023] .... 13327571.607454: dirty_poll_interval.part.23 <-balance_dirty_pages
   test.py-7782  [023] .... 13327571.607455: wb_start_background_writeback <-balance_dirty_pages
   test.py-7782  [023] .... 13327571.607455: wb_wakeup <-wb_start_background_writeback
...
   kworker/u98:1-3893  [015] .... 13327571.607493: wb_workfn <-process_one_work
   kworker/u98:1-3893  [015] .... 13327571.607496: wb_over_bg_thresh <-wb_workfn
   kworker/u98:1-3893  [015] .... 13327571.607498: mem_cgroup_wb_domain <-wb_over_bg_thresh
   kworker/u98:1-3893  [015] .... 13327571.607499: domain_dirty_limits <-wb_over_bg_thresh
   kworker/u98:1-3893  [015] .... 13327571.607499: wb_writeback <-wb_workfn
   kworker/u98:1-3893  [015] .... 13327571.607500: wb_over_bg_thresh <-wb_writeback
   kworker/u98:1-3893  [015] .... 13327571.607500: mem_cgroup_wb_domain <-wb_over_bg_thresh
   kworker/u98:1-3893  [015] .... 13327571.607500: domain_dirty_limits <-wb_over_bg_thresh
   kworker/u98:1-3893  [015] .... 13327571.607502: __writeback_inodes_wb <-wb_writeback
   kworker/u98:1-3893  [015] .... 13327571.607502: writeback_sb_inodes <-__writeback_inodes_wb
   kworker/u98:1-3893  [015] .... 13327571.607503: wbc_attach_and_unlock_inode <-writeback_sb_inodes
   kworker/u98:1-3893  [015] .... 13327571.607504: __writeback_single_inode <-writeback_sb_inodes
   kworker/u98:1-3893  [015] .... 13327571.607504: do_writepages <-__writeback_single_inode
   kworker/u98:1-3893  [015] .... 13327571.607505: ext4_writepages <-do_writepages
   kworker/u98:1-3893  [015] .... 13327571.607510: clear_page_dirty_for_io <-mpage_submit_page
   kworker/u98:1-3893  [015] .... 13327571.607512: ext4_bio_write_page <-mpage_submit_page
   kworker/u98:1-3893  [015] .... 13327571.607512: __test_set_page_writeback <-ext4_bio_write_page
   kworker/u98:1-3893  [015] d... 13327571.607513: sb_mark_inode_writeback <-__test_set_page_writeback
   kworker/u98:1-3893  [015] .... 13327571.607517: wbc_account_io <-ext4_bio_write_page
   kworker/u98:1-3893  [015] .... 13327571.607517: clear_page_dirty_for_io <-mpage_submit_page
   kworker/u98:1-3893  [015] .... 13327571.607518: ext4_bio_write_page <-mpage_submit_page
   kworker/u98:1-3893  [015] .... 13327571.607518: __test_set_page_writeback <-ext4_bio_write_page
   kworker/u98:1-3893  [015] .... 13327571.607519: wbc_account_io <-ext4_bio_write_page



 generic_perform_write() 함수는 사용자 프로세스에 의해 buffered I/O가 발생하면 write() 시스템콜에 의해 호출됩니다. 그리고 I/O state 구조체인 iocb와 iov_iter(I/O vector iterator) 구조체를 인자로 받아 어플리케이션에서 쓰고자 하는 데이터를 모두 buffered write 할 때까지 아래의 순서로 반복문을 수행합니다.



 1. 쓰기 작업을 진행할 page를 찾거나 새로 생성 - write_begin()

 2. 사용자 영역의 데이터를 커널 영역의 데이터로 복사  - copy_page_from_iter_atomic()

 3. 쓰기를 완료한 페이지를 dirty 상태로 변경하고 복사된 데이터의 양(copied)를 반환 - write_end()

 4. 사용자 데이터가 페이지에 성공적으로 쓰여지면 balance_dirty_pages_ratelimited() 함수 호출

/* mm/filemap.c */

ssize_t generic_perform_write(struct kiocb *iocb, struct iov_iter *i) {
	struct file *file = iocb->ki_filp;
	loff_t pos = iocb->ki_pos;
	struct address_space *mapping = file->f_mapping;
	const struct address_space_operations *a_ops = mapping->a_ops;
	long status = 0;
	ssize_t written = 0;

	do {
		struct page *page;
		unsigned long offset;	/* Offset into pagecache page */
		unsigned long bytes;	/* Bytes to write to page */
		size_t copied;		/* Bytes copied from user */
		void *fsdata = NULL;

		offset = (pos & (PAGE_SIZE - 1));
		bytes = min_t(unsigned long, PAGE_SIZE - offset, iov_iter_count(i));

again:
		...
// 파일 포인터와 offset, length 등을 인자로 받아, 해당 파일의 offset에 쓰기가 가능한지 확인.
// 쓰기를 진행할 페이지(*pagep) 반환, Success 이면 return 0.
		status = a_ops->write_begin(file, mapping, pos, bytes, &page, &fsdata);
		...

// 사용자 프로세스가 쓴 User space의 데이터를 Kernel space의 페이지로 복사.
// copyin() + memcpy()
		copied = copy_page_from_iter_atomic(page, offset, bytes, i);
		flush_dcache_page(page);

// 쓰기를 완료한 페이지를 dirty로 변경.
// 실패 시 음수를 반환하고, 성공 시 복사된 데이터의 양(copied)를 반환.
		status = a_ops->write_end(file, mapping, pos, bytes, copied, page, fsdata);
		...

// 사용자 프로세스가 쓴 데이터의 양(bytes)와 페이지에 복사된 데이터의 양(copied)가 다르면
// again부터 다시 수행.
		if (unlikely(status == 0)) {
			if (copied)
				bytes = copied;
			goto again;
		}
		pos += status;
		written += status;

// page의 dirty가 발생하였으므로 balance_dirty_pages_ratelimited() 함수 호출.
		balance_dirty_pages_ratelimited(mapping);
	} while (iov_iter_count(i));

	return written ? written : status;
}



generic_perform_write()에 의한 호출 과정





 프로세스가 dirty page를 생성할 때 마다 동기화를 하는 것은 오버헤드가 크기 때문에, 일정 수치나 비율 이상인 경우에 동기화를 하도록 합니다.

 generic_perform_write() 함수에 의해 호출된 balance_dirty_pages_ratelimited() 함수는 현재 실행중인 프로세스의 dirty page 개수(current->nr_dirtied)가 threshold 인 current->nr_dirtied_pause 값보다 큰 경우 balance_dirty_pages() 함수를 호출하여 더티 페이지를 동기화합니다.

 여기서 pause 값은 CPU가 I/O 요청을 처리하는 속도에 비해 느린 저장 장치의 쓰기 속도를 고려하는 것입니다. 그리고 이것은 더티 페이지가 vm.dirty_ratio(Hard limit)를 초과하여 I/O throttling에 동작하는 경우 pause 값은 write() 시스템 콜이 얼마만큼 sleep할지 결정하는 period 값(20ms ~ 200ms)으로 사용하여 I/O 속도를 조절한다는 것입니다.



/* mm/page-writeback.c */
int balance_dirty_pages_ratelimited_flags(struct address_space *mapping, unsigned int flags) {
	struct inode *inode = mapping->host;
	struct backing_dev_info *bdi = inode_to_bdi(inode);
	struct bdi_writeback *wb = NULL;
	int ratelimit;
	int ret = 0;
	int *p;

 // Device의 용량이 부족한지, Device dirver가 cache writeback을 지원하는지 확인.
	if (!(bdi->capabilities & BDI_CAP_WRITEBACK))
		return ret;

	if (inode_cgwb_enabled(inode))
		wb = wb_get_create_current(bdi, GFP_KERNEL);
	if (!wb)
		wb = &bdi->wb;

// 현재 실행중인 프로세스의 task_struct 구조체 내 nr_dirtied_pause 값을 ratelimit로 받음.
	ratelimit = current->nr_dirtied_pause;
	if (wb->dirty_exceeded)
		ratelimit = min(ratelimit, 32 >> (PAGE_SHIFT - 10));

	// 커널 스케줄러에 의한 인터럽트 Disable
	preempt_disable();

// per CPU 변수 bdp_ratelimits의 값 초기화.
// 과도한 task로 한 개의 CPU core에 너무 많은 nr_dirtied가 쌓이는 것을 방지.
	p =  this_cpu_ptr(&bdp_ratelimits);
	if (unlikely(current->nr_dirtied >= ratelimit))
		*p = 0;
	else if (unlikely(*p >= ratelimit_pages)) {
		*p = 0;
		ratelimit = 0;
	}

// life cycle이 짧은 task의 페이지를 nr_dirted에 반영(?)
	p = this_cpu_ptr(&dirty_throttle_leaks);
	if (*p > 0 && current->nr_dirtied < ratelimit) {
		unsigned long nr_pages_dirtied;
		nr_pages_dirtied = min(*p, ratelimit - current->nr_dirtied);
		*p -= nr_pages_dirtied;
		current->nr_dirtied += nr_pages_dirtied;
	}

	preempt_enable();

// 현재 프로세스의 dirty page의 개수가 ratelimit 이상이라면 balance_dirty_pages() 함수 호출.
	if (unlikely(current->nr_dirtied >= ratelimit))
		ret = balance_dirty_pages(wb, current->nr_dirtied, flags);

	wb_put(wb);
	return ret;
}
/* likely()와 unlikely()는 분기 예측으로 조건문이 주로 참인지 거짓인지에 따라
*  컴파일러에게 힌트를 주어 최적화를 할 수 있습니다.
*  likely()는 주로 참이 오는 경우이고,
*  반대로 unlikely()는 주로 거짓이 오는 경우에 사용합니다. */



 balance_dirty_pages() 함수는 인자로 받은 bdi 구조체의 'CGROUP_WRITEBACK' 플래그에 따라 글로벌 페이지와  cgroup에서 격리된 페이지를 구분하여 실행합니다. 먼저, 시스템 전체 더티 페이지의 개수와 더티 페이로 사용가능한 글로벌 페이지의 개수, 커널 파리미터의 threshold 값을 dirty_throttle_control(dtc) 구조체에 업데이트합니다. 만약 writeback을 하려는 device가 HDD나 JBOD, USB 등의 느린 매체라면, 개별 device에 맞는 I/O bandwidth로 조정하고 그 값을 dtc 구조체에 업데이트합니다.

/* mm/page-writeback.c */

static int balance_dirty_pages(struct bdi_writeback *wb, unsigned long pages_dirtied, unsigned int flags) {
	struct dirty_throttle_control gdtc_stor = { GDTC_INIT(wb) };
	struct dirty_throttle_control mdtc_stor = { MDTC_INIT(wb, &gdtc_stor) };
	struct dirty_throttle_control * const gdtc = &gdtc_stor;
	struct dirty_throttle_control * const mdtc = mdtc_valid(&mdtc_stor) ? &mdtc_stor : NULL;
	struct dirty_throttle_control *sdtc;
	unsigned long nr_reclaimable;	/* = file_dirty */
	...
	bool dirty_exceeded = false;
	unsigned long task_ratelimit;
	unsigned long dirty_ratelimit;
	struct backing_dev_info *bdi = wb->bdi;
	bool strictlimit = bdi->capabilities & BDI_CAP_STRICTLIMIT;
	unsigned long start_time = jiffies;
	int ret = 0;

	for (;;) {
        ...
// 시스템 전체 더티 페이지의 개수
		nr_reclaimable = global_node_page_state(NR_FILE_DIRTY);

// 더티페이지로 사용가능한 global 페이지 개수.
// (NR_FREE_PAGES + NR_INACTIVE_FILE + NR_ACTIVE_FILE – reserved pages – HIGH Memory)
		gdtc->avail = global_dirtyable_memory();
		gdtc->dirty = nr_reclaimable + global_node_page_state(NR_WRITEBACK);

// vm_dirty_{bytes|ratio}와 dirty_background_{bytes|ratio} 값을
// dirty_throttle_control 구조체에 반영.
		domain_dirty_limits(gdtc);

// HDD, JBOD, USB 등 상대적으로 느린 저장장치의 Bandwidth에 맞게 조정.
		if (unlikely(strictlimit)) {
			wb_dirty_limits(gdtc);

// 시스템 전체 dirty가 아닌 개별 저장장치에 대한 dirty(wb_dirty) 기준 적용.
			dirty = gdtc->wb_dirty;
			thresh = gdtc->wb_thresh;
			bg_thresh = gdtc->wb_bg_thresh;
		} else {
			dirty = gdtc->dirty;
			thresh = gdtc->thresh;
			bg_thresh = gdtc->bg_thresh;
		}
		...



 domain_dirty_limists() 함수는 '/proc/sys/vm' 경로에 선언된 커널 파라미터 값을 받아 dtc구조체에 업데이트합니다.

/* mm/page-writeback.c */

static void domain_dirty_limits(struct dirty_throttle_control *dtc) {
	const unsigned long available_memory = dtc->avail;	// 전체 메모리의 페이지 개수
	struct dirty_throttle_control *gdtc = mdtc_gdtc(dtc);
    unsigned long bytes = vm_dirty_bytes;
	unsigned long bg_bytes = dirty_background_bytes;

    // PAGE_SIZE는 page의 크기와 같은 4KB.
	unsigned long ratio = (vm_dirty_ratio * PAGE_SIZE) / 100;
	unsigned long bg_ratio = (dirty_background_ratio * PAGE_SIZE) / 100;
	unsigned long thresh;
	unsigned long bg_thresh;
	struct task_struct *tsk;
	...

// vm_dirty_{background}_bytes와 vm_dirty_{background}_ratio 중 1가지 Thres만 설정 가능.
    if (bytes)
		thresh = DIV_ROUND_UP(bytes, PAGE_SIZE);
	else
		thresh = (ratio * available_memory) / PAGE_SIZE;

	if (bg_bytes)
		bg_thresh = DIV_ROUND_UP(bg_bytes, PAGE_SIZE);
	else
		bg_thresh = (bg_ratio * available_memory) / PAGE_SIZE;

// background threshold가 Hard limit보다 크다면, dirty 값의 절반으로 적용.
	if (bg_thresh >= thresh)
		bg_thresh = thresh / 2;
	...

// 계산된 thresh 값을 dirty_throttle_control 구조체에 업데이트.
	dtc->thresh = thresh;
	dtc->bg_thresh = bg_thresh;
	...



 그리고 각 변수들의 값이 업데이트되면 nr_reclaimable(시스템 전체 더티페이지 개수) 값이 background threshold(bg_thres)보다 크다면 wb_start_background_writeback() 함수를 호출하며 백그라운드 동기화를 실행합니다.

static int balance_dirty_pages(struct bdi_writeback *wb, unsigned long pages_dirtied, unsigned int flags) {
		...

// 더티 페이지로 사용 가능한 페이지의 수가 vm.dirty_background_ratio의 값보다 크다면
// wb_start_background_writeback() 함수로 해당 블록 디바이스에 해당하는 inode들의
// 더티 페이지를 writeback.
		if (!laptop_mode && nr_reclaimable > gdtc->bg_thresh && !writeback_in_progress(wb))
			wb_start_background_writeback(wb);
// laptop_mode = vm.laptop_mode (절전모드?)

        ...



 balance_dirty_pages() 함수에서 호출된 wb_start_background_writeback() 함수는 flush 커널 워커 스레드를 깨우고 bdi 구조체를 인자로 넘겨줍니다.

/* mm/fs-writeback.c */
void wb_start_background_writeback(struct bdi_writeback *wb) {
    ...
    // flush 커널 스레드를 깨움.
    wb_wakeup(wb);
}



그리고 깨어난 kworker 스레드는 wb_workfn() 함수를 시작으로 wb_writeback() 함수를 통해 writeback을 수행합니다.

/* fs/fs-writeback.c */

void wb_workfn(struct work_struct *work) {
    struct bdi_writeback *wb = container_of(to_delayed_work(work), struct bdi_writeback, dwork);
    long pages_written;
    set_worker_desc("flush-%s", bdi_dev_name(wb->bdi));

    if (likely(!current_is_workqueue_rescuer() || !test_bit(WB_registered, &wb->state))) {
        do {
            pages_written = wb_do_writeback(wb);
            ...
}

static long wb_do_writeback(struct bdi_writeback *wb) {
    struct wb_writeback_work *work;
    long wrote = 0;
    set_bit(WB_writeback_running, &wb->state);

// bdi_writeback 구조체에 연결된 wb_writeback_work 리스트를 순회하며 writeback.
    while ((work = get_next_work_item(wb)) != NULL) {
        trace_writeback_exec(wb, work);
        wrote += wb_writeback(wb, work);	// 명시적 동기화 수행. (sync)
        finish_writeback_work(wb, work);
    }

    wrote += wb_check_start_all(wb);

    wrote += wb_check_old_data_flush(wb);	// 주기적 동기화 수행.
    wrote += wb_check_background_flush(wb);	// 백그라운드 동기화 수행.
    clear_bit(WB_writeback_running, &wb->state);
    return wrote;
}

struct wb_writeback_work {
    long nr_pages;
    struct super_block *sb;
    enum writeback_sync_modes sync_mode;
    unsigned int tagged_writepages:1;
    unsigned int for_kupdate:1;
    unsigned int range_cyclic:1;
    unsigned int for_background:1;
    unsigned int for_sync:1;    /* sync(2) WB_SYNC_ALL writeback */
    unsigned int auto_free:1;   /* free on completion */
    enum wb_reason reason;      /* why was writeback initiated? */
    struct list_head list;      /* pending work list */
    struct wb_completion *done; /* set if the caller waits */
};



 wb_do_writeback() 함수는 bdi_writeback 구조체를 받아 아래 그림처럼 연결리스트인 wb_writeback_work 구조체를 순회하며 각 item을 동기화합니다.  이때 wb_writeback() 함수는 wb_writeback_work 구조체에 선언된 flag에 따라 그에 맞는 동기화 작업을 수행합니다.



writeback structure architecture



 다시 balacne_dirty_pages() 함수로 돌아오겠습니다. 백그라운드 동기화가 진행된 이후 더티 페이지의 개수가 '(thresh + bg_thresh) / 2' 값보다 작다면 현재 프로세스의 task 구조체 내 더티 페이지 개수를 초기화하고, dirty_poll_interval() 함수를 통해 ((log₂(thresh – dirty) / 2)만큼 pause값을 업데이트하고 종료합니다.

 반대로 더티 페이지의 개수가 해당 값보다 크다면 pause 값은 balance_dirty_pages() 함수가 인자로 받은 글로벌 더티 페이지의 개수와 bdi 구조체에 선언된 개별 저장 장치의 dirty_ratelimit을 기준으로 계산된 period 값으로 적용됩니다. 만약 pause 값이 balance_dirty_pages() 함수를 호출할 만큼 크지만 min_pause보다 작은 경우라면 balance_dirty_pages() 함수의 잦은 호출로 인한 I/O 성능저하로 이어질 수 있으므로 break합니다.

 위 조건에 해당되지 않는다면 동기화로 writeback하는 속도보다 더티 페이지를 생성하는 속도가 더 빠른 경우로 간주하여 I/O throttling을 수행하여 해당 시간만큼 write()를 sleep합니다.

/* mm/page-writeback.c */

static int balance_dirty_pages(struct bdi_writeback *wb, unsigned long pages_dirtied, unsigned int flags) {
		...

// 더티 페이지가 해당 값 이하라면 I/O throttling을 진행하지 않고 종료.
// dirty_freerun_ceiling(thresh, bg_thresh) = (thresh + bg_thresh) / 2
		if (dirty <= dirty_freerun_ceiling(thresh, bg_thresh) && (!mdtc || m_dirty <= dirty_freerun_ceiling(m_thresh, m_bg_thresh))) {
			unsigned long intv;
			unsigned long m_intv;

free_running:
			intv = dirty_poll_interval(dirty, thresh);  // ((log₂(thresh – dirty)) / 2)
			m_intv = ULONG_MAX;

			current->dirty_paused_when = now;
			current->nr_dirtied = 0;
            if (mdtc)
                m_intv = dirty_poll_interval(m_dirty, m_thresh);

// global과 cgroup의 interval 중 작은 값을 pause로 업데이트.
			current->nr_dirtied_pause = min(intv, m_intv);
			break;
		}
		...

		dirty_exceeded = (gdtc->wb_dirty > gdtc->wb_thresh) && ((gdtc->dirty > gdtc->thresh) || strictlimit);
		wb_position_ratio(gdtc);
		sdtc = gdtc;

		...
// bdi 구조체에 dirty_exceeded flag 반영
		if (dirty_exceeded != wb->dirty_exceeded)
			wb->dirty_exceeded = dirty_exceeded;
		...

		dirty_ratelimit = READ_ONCE(wb->dirty_ratelimit);
		task_ratelimit = ((u64)dirty_ratelimit * sdtc->pos_ratio) >> RATELIMIT_CALC_SHIFT;
		max_pause = wb_max_pause(wb, sdtc->wb_dirty);
		min_pause = wb_min_pause(wb, max_pause, task_ratelimit, dirty_ratelimit, &nr_dirtied_pause);
		...

// 인자로 받은 글로벌 더티 페이지 개수와 스토리지의 dirty rate를 기준으로 pause 값 업데이트.
		period = HZ * pages_dirtied / task_ratelimit;
		pause = period;
		if (current->dirty_paused_when)
			pause -= now - current->dirty_paused_when;

// pause 값이 작아서 balacing이 자주 발생하면 I/O 성능 저하로 이어질 수 있음.
		if (pause < min_pause) {
            ...

			if (pause < -HZ) {
				current->dirty_paused_when = now;
				current->nr_dirtied = 0;
			} else if (period) {
				current->dirty_paused_when += period;
				current->nr_dirtied = 0;
			} else if (current->nr_dirtied_pause <= pages_dirtied)
				current->nr_dirtied_pause += pages_dirtied;
			break;
		}
		if (unlikely(pause > max_pause)) {
			now += min(pause - max_pause, max_pause);
			pause = max_pause;
		}

pause:
        ...
		wb->dirty_sleep = now;
		io_schedule_timeout(pause);	// pause만큼 더티 페이지 생성 제한.

		current->dirty_paused_when = now + pause;
		current->nr_dirtied = 0;
		current->nr_dirtied_pause = nr_dirtied_pause;
		...
	}
	return ret;
}



• 더티 페이지 동기화와 iostat

 아래는 초당 1GB씩 쓰기 작업을 하면서 iostat을 확인한 통계입니다. flush 커널 스레드가 깨어나기 전까지 %util 값이 낮은 상태를 유지하다가 writeback이 발생하면 %util 값이 순간적으로 증가하게 됩니다.



# iostat -mx -p sdb 1
avg-cpu:  %user   %nice %system %iowait  %steal   %idle
           3.81    0.00    0.89   94.09    0.00    1.22
Device            r/s     w/s     rMB/s     wMB/s   rrqm/s   wrqm/s  %rrqm  %wrqm r_await w_await aqu-sz rareq-sz wareq-sz  svctm  %util
sdb              1.00   69.00      0.50      0.42     0.00     0.00   0.00   0.00    2.00    0.06   0.01   512.00     6.27   1.14   8.00

avg-cpu:  %user   %nice %system %iowait  %steal   %idle
           3.28    0.00    2.03   93.47    0.00    1.22
Device            r/s     w/s     rMB/s     wMB/s   rrqm/s   wrqm/s  %rrqm  %wrqm r_await w_await aqu-sz rareq-sz wareq-sz  svctm  %util
sdb              0.00  193.00      0.00    111.73     0.00     4.00   0.00   2.03    0.00    5.94   1.15     0.00   592.80   1.60  30.80

avg-cpu:  %user   %nice %system %iowait  %steal   %idle
           3.10    0.00    1.33   94.33    0.00    1.24
Device            r/s     w/s     rMB/s     wMB/s   rrqm/s   wrqm/s  %rrqm  %wrqm r_await w_await aqu-sz rareq-sz wareq-sz  svctm  %util
sdb              0.00  561.00      0.00    499.09     0.00     3.00   0.00   0.53    0.00    9.29   5.21     0.00   911.00   1.78 100.00

avg-cpu:  %user   %nice %system %iowait  %steal   %idle
           5.92    0.00    1.43   91.49    0.00    1.17
Device            r/s     w/s     rMB/s     wMB/s   rrqm/s   wrqm/s  %rrqm  %wrqm r_await w_await aqu-sz rareq-sz wareq-sz  svctm  %util
sdb              0.00  554.00      0.00    498.58     0.00     2.00   0.00   0.36    0.00    9.15   5.07     0.00   921.56   1.81 100.00



• 결론

 threshold 또는 cemtosecs의 값이 작으면 flush 커널 스레드가 너무 자주 꺠어나서 스케줄링에 대한 오버헤드가 발생할 수 있습니다. 반대로 값이 크면 I/O %util 값이 높아집니다.

---

• Reference

https://medium.com/@hyoje420/linux-ftrace-%EC%82%AC%EC%9A%A9%EB%B2%95-31b4dc7ac93c

[Linux] ftrace 사용법

https://www.xml.com/ldd/chapter/book/ch02.html

Linux Device Drivers, 2nd Edition: Chapter 2: Building and Running Modules

https://kkikyul.tistory.com/90

[운영체제] [리눅스 커널 5.0 동작과정 이해와 tracing 실습] 3일차 - Write/Read/Open 처리 과정 이해 (Writ

https://oslab.kaist.ac.kr/wp-content/uploads/esos_files/publication/conferences/korean/WC_ojt.pdf

https://www.quora.com/Where-does-VFS-lie-in-the-Linux-Kernel

Where does VFS lie in the Linux Kernel?

https://www.slideshare.net/AdrianHuang/linux-kernel-virtual-file-system

Linux Kernel - Virtual File System

https://students.mimuw.edu.pl/ZSO/Wyklady/08_VFS1/VFS-1.pdf

https://lwn.net/Articles/404439/

Kernel development [LWN.net]

https://junsoolee.gitbook.io/linux-insides-ko/summary/concepts/linux-cpu-1

Per-CPU variables - linux-insides-ko

https://www.kernel.org/doc/Documentation/this_cpu_ops.txt

https://lwn.net/Articles/648292/

Writeback and control groups [LWN.net]

https://zhuanlan.zhihu.com/p/93480009

/proc/sys/vm下的那些dirty*

https://wjqwsp.github.io/2018/12/18/linux-io%E8%BF%87%E7%A8%8B%E8%87%AA%E9%A1%B6%E5%90%91%E4%B8%8B%E5%88%86%E6%9E%90/

linux io过程自顶向下分析

https://blog.csdn.net/weixin_33963189/article/details/92562519

linux io过程自顶向下分析-CSDN博客
